LECI cung cấp điện trở xả biến tần - điện trở hãm - điện trở phanh, có sănz hàng tồn kho. Vậy điển trở xả biến tần là gì? Tầm quan trọng cách đấu, lắp đặt những thiết bị này trong máy như thế nào? Cùng tim hiểu trong bài viết dưới đây.

Điện trở xả biến tần là gì, tại sao cần điện trở xả trong biến tần?

Điển trở xả biến tần hay còn gọi là điện trở phanh, điện trở xả, điện trở hãm được sử dụng để tiêu tán năng lượng tái sinh không cần thiết được tạo ra trong quá trình giảm tốc của các động cơ.

Điện trở xả biến tần - Điện trở hãm - Điện trở phanh

Khi hãm phanh, giảm tốc độ của động cơ trong quá trình vận hành ( Trạng thái hãm gồm hãm không tải, hãm tái sinh, hãm ngược và hãm động năng) lúc đó động cơ trở thành máy phát điện. Dòng điện tái sinh này tăng cao làm biến tần báo lỗi hoặc phá hỏng các Bus DC chỉnh lưu, nghịch lưu trong biến tần, và cũng có thể gây cháy động cơ. Dòng điện dư sẽ được xả và tiêu thụ trên điện trở xả.

Điện trở hãm thường là giải pháp đơn giản, tiết kiệm chi phí nhất được sử dụng khi giảm tốc hay phanh gấp trong quá trình vận hành của động cơ.

>> Mua ngay điện trở xả biến tần 1000W

Những thiết bị nào cần trang bị điện trở xả?

Thông thường điện trở xả được ứng dụng trong các máy móc ngành gỗ, ngành giày da hay , máy cắt laser, các thiết bị có sử dụng biến tần, driver Servo.

Có bao nhiêu loại điện trở xả?

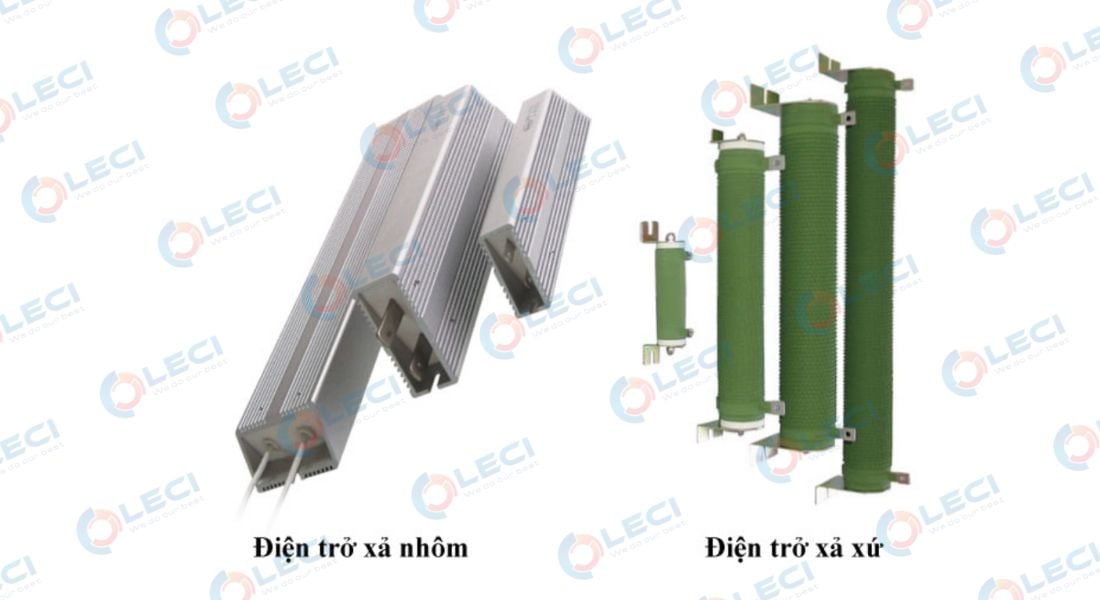

Thị trường hiện nay có 2 loại điện trở xả phổ biến chia theo cấu tạo của nó gồm điện trở vỏ Sứ và điện trở vỏ nhôm. Mỗi loại có những đặc điểm khác nhau.

Điện trở xả vỏ nhôm có lớp vỏ làm bằng nhôm nguyên chất, được thiết kế nhỏ gọn, tản nhiệt tốt khi hoạt động. Thường được ứng dụng biến tần, hệ thống AC Servo, sấy ẩm cho tủ điện trung thế.

Phân biệt điện trở vỏ nhôm và điện trở sứ

Điện trở xả sứ có cấu tạo là một ống sứ được quấn nhiều lớp dây điện trở và được phủ 1 lớp vật liệu cách điện và chịu nhiệt tốt. Loại này dễ dàng sản xuất theo yêu cầu từng khách hàng với những nhu cầu sử dụng khác nhau.

>> Xem thêm: Cầu Diode cao tần

Một số mã điện trở xả biến tần thông dụng:

Tuỳ vào từng dòng máy sẽ tương ứng phù hợp với các thông số điện trở xả biến tần khác nhau. Dưới đây là một số loại điện trở xả biến tần thông dụng:

• 80W 50R, 80W 100R, 80W 200R, 80W 750R

• 100W 100R, 100W 250R, 100W 270R, 100W 50R, 100W 70R

• 200W 50R, 200W 100R

• 300W 200R, 300W 250R, 300W 270R

• 500W 100R, 500W 500R

• 750W 10R

• 1000W 100R,1000W 50R

• 1500W 50R, 1500W 100R

• 2400W 8R

• 3000W 200R

Một số mã điện trở xả biến tần thông dụng

Liên hệ với chúng tôi để được tư vấn chi tiết hơn.

Cách chọn điện trở, đấu điện trở xả cho biến tần nhanh, an toàn

Sơ đồ nối dây

Để đấu điện trở xả cao tần, cần hiểu chi tiết về sơ đồ đấu dây cũng như cách chọn điện trở xả cho biến tần chi tiết nhất. Xem chi tiết hình mô tả bên dưới.

Sơ đồ đấu nối điện trở xả

2 yếu tố cần lưu ý khi đấu dây là thông số điện trở và công suất.

Thông thường ta chọn điện trở xả cho biến tần theo công suất của biến tần. Với thông số điện trở ta cần chọn theo thông số hướng dẫn của nhà sản xuất quy định có trong sách hướng dẫn. Việc chọn sai lệch có thể gây hư hỏng các thiết bị.

Cách đấu điện trở xả cho biến tần

Có 2 cách đấu nối điện trở xả cho biến tần:

Cách 1: Đấu nối song song nhiều điện trở

Công suất tương đương bằng tổng các công suất trên từng điện trở.

Ptđ = P1 + P2 + …+ Pn

Điện trở tương đương theo công thức

Rtđ = Rn/n (các điện trở cùng thông số)

Cách 2: Đấu nối nối tiếp nhiều điện trở

Công suất tương đương bằng tổng các công suất trên từng điện trở

Ptđ = P1 + P2 + …+ Pn

Điện trở tương đương theo công thức

Rtđ = R1 + R2 + … +Rn

Trong đó: n là số điện trở gắn cần.

Tham khảo bản tra sau để chọn điện trở phù hợp:

Bảng tham khảo chọn điện trở xả biến tần

Đơn vị cung cấp và lắp đặt điện trở xả biến tần giá tốt

LECI là đơn vị chuyên cung cấp và lắp đặt điện trở xả biến tần giá tốt. Chúng tôi có sẵn hàng tồn kho, sẵn sàng giao nhanh trong ngày cho quý khách cần sửa chữa máy. Ngoài ra chúng tôi còn cung cấp các linh kiện khác của máy như biến áp, Diode, bộ điều chỉnh cao tần,...

Hy vọng qua những thông tin trên giúp bạn có thêm thông tin điện trở xả biến tần. Nếu quý khách cần tư vấn, hỗ trợ kỹ hơn về việc chọn và lắp đặt điện trở hãm cho biến tần, xin vui lòng liên hệ với chúng tôi – LECI - đơn vị chuyên tư vấn các giải pháp máy móc ngành gỗ, máy UV, máy Laser.
