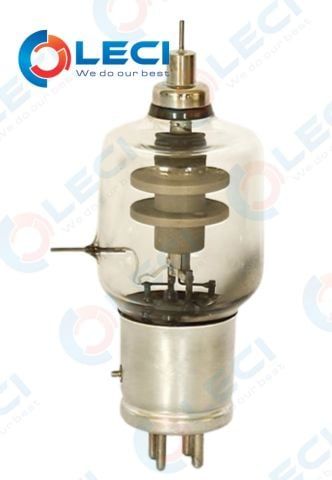

Bóng đèn NL-35TG

Bóng đèn NL-35TG là linh kiện cao tần công suất cao chuyên dùng trong các thiết bị gia nhiệt tần số cao công nghiệp như bộ khuếch đại dao động có thể thay thế cho SL-35TG

Ứng dụng: Bộ khuếch đại dao động trong thiết bị gia nhiệt tần số cao công nghiệp

Thông số kỹ thuật chính

• Loại ống: Triode chân không, cực âm thorium-tungsten, làm nóng trực tiếp

• Phương pháp làm mát: Tản nhiệt tự nhiên

• Điện áp sợi đốt: 5V

• Dòng sợi đốt: 4–6A

• Hệ số khuếch đại (μ): 20–30

• Tần số hoạt động tối đa: 30 MHz

• Công suất tản nhiệt cực dương tối đa: 50W

 Giới hạn hoạt động tối đa

• Điện áp DC cực dương tối đa: 2.000 V

• Dòng DC cực dương tối đa: 150 mA

• Dòng DC lưới tối đa: 50 mA

• Công suất tản nhiệt lưới tối đa: 13W

Dữ liệu hoạt động điển hình (Chế độ Class C)

• Điện áp DC cực dương: 2.000 V

• Dòng DC cực dương: 150 mA

• Công suất đầu ra cực dương: 200W

Đặc tính cơ học

• Trọng lượng: 0,12 kg

• Lắp đặt: Dựng đứng, cực dương hướng lên trên

• Nhiệt độ tối đa tại điểm hàn cực dương: 225°C

• Nhiệt độ tối đa tại điểm hàn cột lõi: 200°C

Điện dung giữa các điện cực

• Cực dương – Lưới: 1,8 pF

• Cực âm – Lưới: 2,5 pF

• Cực dương – Cực âm: 0,4 pF

Lưu ý về làm mát

Ống có thể hoạt động với tải phù hợp dưới điều kiện tản nhiệt tự nhiên. Tuy nhiên, trong trường hợp tải không phù hợp, điện áp cao hoặc tần số cao, cần sử dụng làm mát cưỡng bức bằng luồng không khí từ dưới lên để đảm bảo hiệu suất và độ bền của thiết bị.

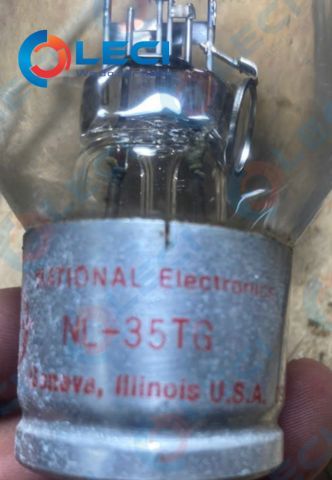

Hình ảnh bóng NL-35TG được kỹ sư LECI lắp đặt tại hệ thống ép bao bì thực phẩm
